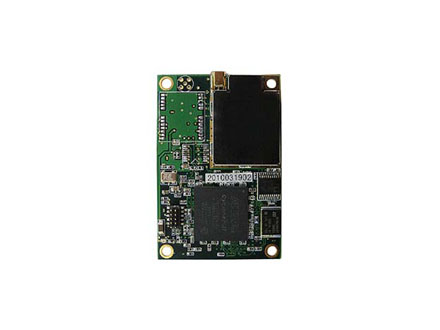

HJ-BDM12 北斗授时板

  HJ-BDM12 北斗授时板能接收北斗卫星信号,以无源方式实现定位、授时功能的OEM产品。能够提供较高精度的经纬度位置信息和UTC时间信息,接口和外形结构尺寸与原摩托罗拉公司生产的M12T型GPS授时板卡完全一致,体积小巧,可以方便地替换原有M12T型GPS板卡。

技术特点:

  体积小、功耗低

  接口与封装与型号为M12T GPS模块完全兼容,方便替换;

  经用户使用稳定可靠

技术参数:

信号接收功能:北斗六波束卫星信号全接收功能;
北斗卫星信号完好性监测功能,自动选择卫星信号波束
无源定位功能:三星+外输入高程
无源授时功能:先定位后授时
输入天线位置信息授时
接收指标:接收频率:2491.75 MHz±5MHz
接收机通道:6
接收机灵敏度:-157.6dBW
动态性能:速度:900米/秒
加速度:6g
加加速度:10g/s
有效定位时间:≤2分钟
定位数据更新率:1Hz
定位精度:
定位误差≤300米(1σ,输入高程误差10米);
有效定位时间:≤2分钟
授时1PPS精度:动态授时:误差小于1us(1σ,输入高程误差50 米);
静态授时(输入天线位置信息):误差小于100ns(1σ,输入经纬度及高度位置信息,误差10 米以内时)
物理及环境参数:尺寸:60mm×40mm×18mm (长×宽×高)
重量:80g
供电:5V±10%,电源纹波小于50mV
数据/电源:10针(25)开式插座
射频:MMCX
工作温度:-40℃~+70℃
存贮温度:-45℃~+85℃
湿度: 95%无冷凝
功耗:小于1.8W(不包括天线)
标准配置
HJ-BDM12 北斗授时模块 1块
HJ-BD30 30米电缆北斗天线 1根(选配)
