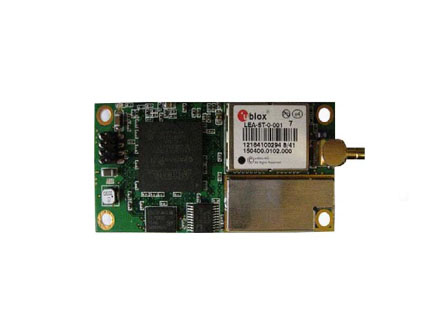

HJ-BDGRT GPS北斗二合一授时板

  HJ-BDGRT GPS北斗授时板是能接收GPS北斗双系统卫星信号,以无源方式实现定位、授时功能的OEM产品。能够提供较高精度的经纬度位置信息和UTC时间信息,接口和外形结构尺寸与原天宝公司生产的ResolutionT型GPS授时板卡完全一致,体积小巧,可以方便地替换原有GPS板卡。

技术特点:

  体积小、功耗低

  接口与封装与型号为ResolutionT GPS模块完全兼容,方便替换

  经用户使用稳定可靠

技术参数:

信号接收功能:GPS信号接收:16通道GPS通道信号接收功能
北斗信号接收: 六波束,北斗卫星信号完好性监测功能,自动选择卫星信号波束
无源定位功能:GPS定位、BD定位
无源授时功能:单GPS授时、单BD授时
模式设置功能:模式1:GPS定位/授时
模式2:BD定位/授时(输入高程)
模式3:BD授时(输入经纬度、高程)
接收指标:接收频率:GPS L1:1575.42 BD:2491.75 MHz±5MHz
动态性能:速 度:GPS模式≤515m/s,BD模式≤500m/s
高度限制:≤18000m;
有效定位时间:≤2分钟
定位数据更新率:1Hz
定位精度:标准RS-232C串行接口
GPS系统独立定位:10m以内;
BD系统独立定位:在我国范围内定位误差≤300米(1σ,输入高程误差10米)
有效授时时间:≤2分钟
GPS系统独立授时:100ns;
BD授时精度:动态授时:误差小于±1us(1σ,输入高程误差10 米);
静态授时:小于±100ns(1σ,输入经纬度及高度位置信息,误差10 米以内时)
授时1PPS精度:3.3V TTL,脉冲宽度100毫秒
物理及环境参数:尺寸:66mm×32mm×10mm(长×宽×高)
重量:60g
数据/电源:10针(25)开式插座,5V±10%,电源纹波小于50mV
射频:MMCX GPS北斗二合一天线接口
工作温度:-40℃~+70℃
存贮温度:-45℃~+85℃
湿度: 95%无冷凝
功耗:小于2.0W(不包括天线)
