GPS北斗OEM板

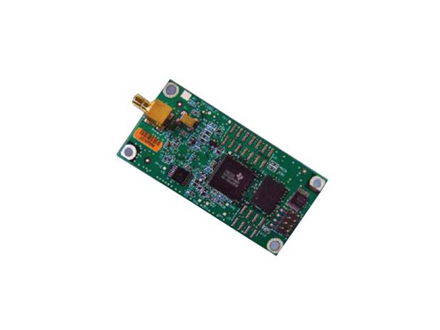

Resolution T

  主要特征及优点.自主测量提高时间精度.高精度1-PPS输出,与GPS或者UTC同步误差小于15ns(1 sigma).电缆延迟补偿可消除的时间延迟的多少取决于天线和接收机间的电缆长度.接收机自带全部的监控,保证PPS高完整性.错误报告进一步提高了本地精度.支持3V和5V天线。

技术参数:

性 能 指 标:

精度

水平:<6米(50%),<9米(90%)

垂直:<11米(50%),<18米(90%)

速率:0.06米/秒

PPS:GPS/TUC 15ns(1 Sigma)

捕获时间

捕获时间:  <2sec.(90%)

    热启动:  <14sec.(50%), <18sec.(90%)

    温启动:  <41sec.(50%), <45sec.(90%)

    冷启动:  <46sec.(50%), <50sec.(90%)

环 境 特 性:

工作温度:   -40℃~+85℃

存储温度:   -55℃~+105℃

振动:          0.008g2/Hz   5Hz~20Hz    0.05 g2/Hz   20Hz~100Hz

                     -3dB/octave  100Hz~900Hz

电 气 特 性:

电压:+3.3VDC    +0.3VDC

功耗: GPS单板:350mW@3.3V

波状噪音:  最大:50mV. 颠峰值:1Hz~1MHz

天线缺省保护:短路/开检测和保护

接 口 特 性:

接口:I/O:8pin(2×4)2mm公头    RF:右角SMB(SMA可选

串口:      1个串口(传输/接收)

PPS :     3.3V CMOS – 可兼容TTL – 电平脉冲 每秒脉冲的上升沿同步于GPS/UTC

协议:      TSIP@9600波特率,8位;NMEA0183  v3.0@4800波特率,8位

物 理 特 性:尺寸:         66.3×32.1×8.5mm      重量: 12.5g
